Cysterna LNG (skroplony gaz ziemny, metan)

2
Problem/błąd? Napisz na czacie - w prawym dolnym rogu.
Autorzy:Droga Ratownika Droga Ratownika
Status: Testy
Wersja:1
Kategorie:

Checklista postępowania z LNG (skroplony gaz ziemny, min. 90% metanu) oparta o "Standardowe Zasady Postępowania podczas zdarzeń z udziałem skroplonego gazu ziemnego" wydane przez KG PSP (12.2025). Skupia się na 5 typowych scenariuszach (Z1-Z5) związanych pierwotnie z przechowywaniem LNG w cysternie lub zbiorniku. Dodatkowe źródła "Krzysztof Stępniak - Niebezpieczne kriociecze PP" // Wypadek z udziałem samochodu ciężarowego napędzanego LNG (RETEX CTIF), 2018 // materiały branży związane z LNG.

Postęp:0%
00:00:00

to jest checklista pełna, zmień na kluczową jeśli potrzebujesz ją skrócić

Podstawowe informacje

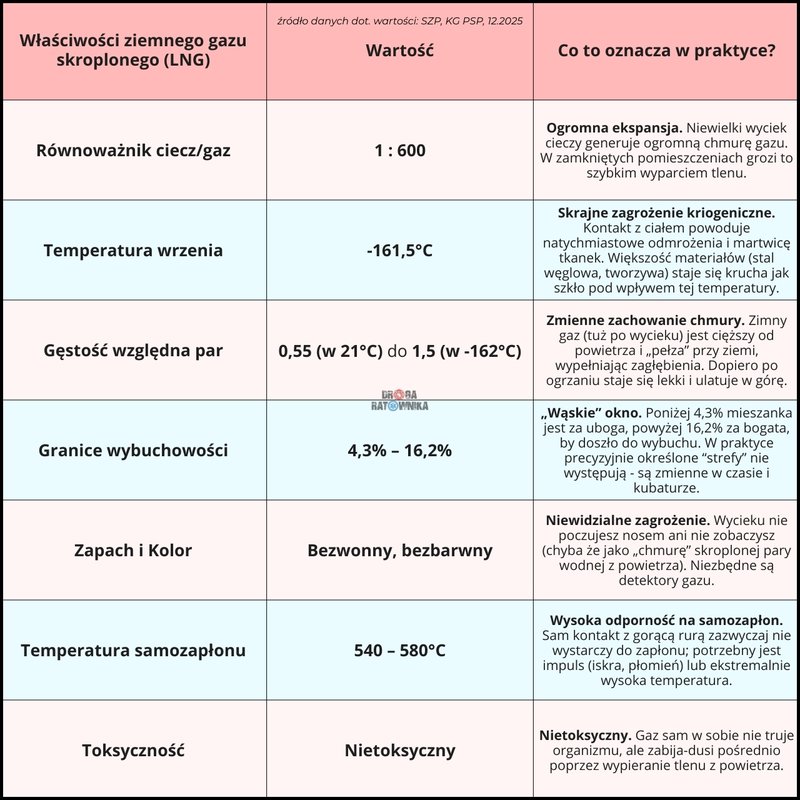

  • Właściwości fizykochemiczne→🔍

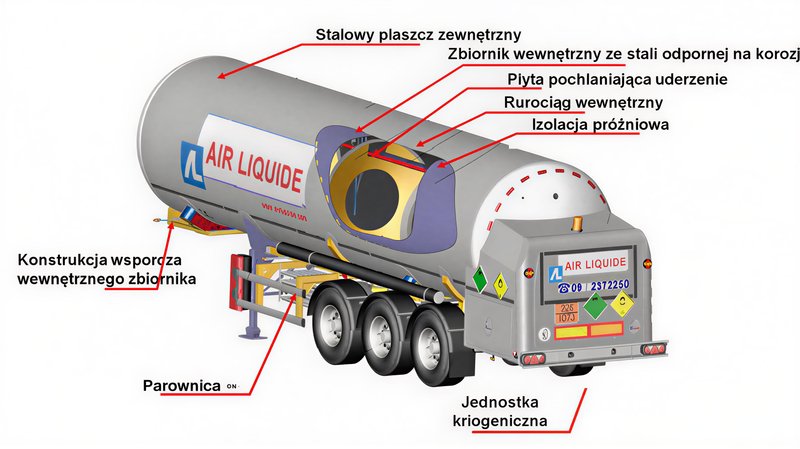

  • Budowa infrastruktury LNG i LCNG→🔗film
  • Awaryjny rozładunek cystern→🔗filmy

Zagrożenia

  • Ciecz kriogeniczna → krytyczne odmrożenia

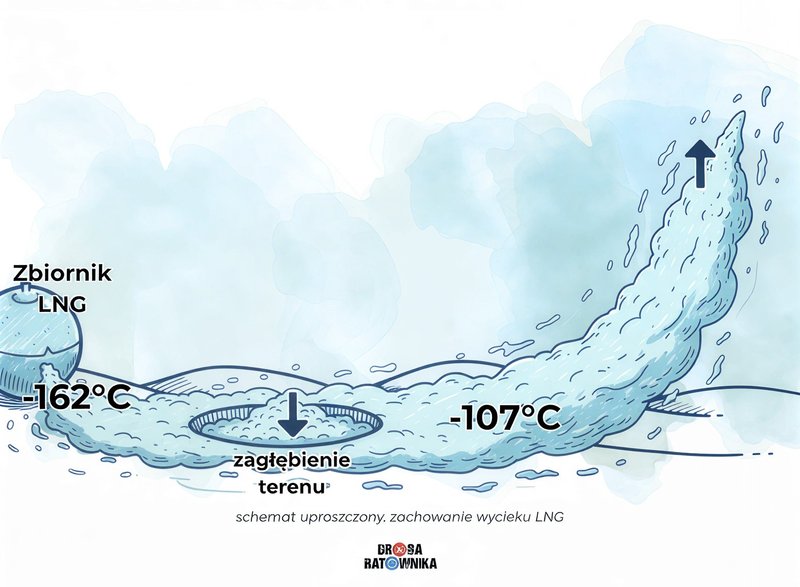

  • Gwałtowna ekspansja gazu (1l cieczy = 600l gazu) → gwałtowne wypieranie tlenu z zamkniętej kubatury
  • Gwałtowne przejście fazowe po kontakcie z wodą (rapid phase transition) → Należy zaznaczyć, że ewentualny kontakt wody z cieczą kriogeniczną prowadzi do dostarczenia jej ciepła i do gwałtownego wzrostu szybkości jej parowania.
  • Zawory bezpieczeństwa znajdujące się w strefie fazy ciekłej będą wyrzucać strugę cieczy LNG.
  • Nagrzewanie zbiornika powyżej poziomu skroplonego gazu – w strefie fazy gazowej jest o wiele szybsze i bardziej niebezpieczne, niż poniżej – w strefie fazy ciekłej.
  • Bezwonny → LNG nie jest nawaniany!
  • Pożar rozlewiska (Pool Fire), pożar strumieniowy (Jet Fire), pożar chmury (Flash Fire)
  • BLEVE 🔍 → rozerwanie/wybuch zbiornika i wyrzut cieczy oraz gwałtowna przemiana fazowa, może łączyć się z pożarem kulistym, jeśli dojdzie do zapalenia gazu.
    • Szacowany czas podgrzewania cysterny, po którym może powstać BLEVE i FIREBALL to około 45 minut (w przypadku, gdy cysterna posiada sprawne zawory bezpieczeństwa).
  • Woda ma być chłodziwem. Jeśli cysterna jest pokryta szronem na skutek schładzania wydobywającym, rozprężającym się gazem → nie polewaj jej wodą bez potrzeby (kontroluj temperaturę za pomocą termowizji).

Rozpoznanie i pierwsze działania

Działania ratowniczo-gaśnicze

Wybierz scenariusz:

    • Strefy bezpieczeństwa

    • Rozpoznanie

    • Działania gaśnicze i chłodzenie

      • Chłodzenie jest skuteczne jeśli woda nie odparowuje ze zbiornika
      • Chłodzenie zbiornika nie ma sensu jeśli powłoka zbiornika jest naruszona/działa zawór bezpieczeństwa i nie ma zewnętrznego źródła ciepła
      • W czasie działań bezwzględnie nie wolno podawać prądów wody na zawory bezpieczeństwa i do wnętrza uszkodzonego zbiornika

    • Kryteria odwrotu

      • Brak skuteczności chłodzenia, duże odparowanie wody ze zbiornika, odkształcenia zbiornika, drgania, odgłosy syczenia, zadziałanie zaworu bezpieczeństwa → EWAKUACJA

    • Po ugaszeniu

    • Krytyczne ostrzeżenia

      • Nie dopuść do zgaszenia płomienia JEŚLI nie możesz zamknąć wypływu gazu!
      • Wysokie promieniowanie cieplne. Ryzyko poparzeń jest znacznie wyższe niż przy standardowych paliwach.

    • Strefy bezpieczeństwa

    • Rozpoznanie

    • Działania

      • Woda ma być chłodziwem, ale jeśli cysterna jest pokryta szronem na skutek rozprężania wydobywającego się gazu, nie polewaj jej ciepłą wodą bez potrzeby
      • Nie dopuść do zgaszenia płomienia, jeśli nie możesz zamknąć wypływu gazu
      • W czasie działań bezwzględnie nie wolno podawać prądów wody na zawory bezpieczeństwa i do wnętrza uszkodzonego zbiornika

    • Dalsze działania

    • Krytyczne ostrzeżenia

      • Bezwzględny zakaz użycia i podania wody na rozlewisko LNG! (powoduje wzrost intensywności pożaru w fazie początkowej z uwagi na wzrost szybkości parowania LNG przez nieodparowaną wodę)
      • Wysokie promieniowanie cieplne. Ryzyko poparzeń jest znacznie wyższe niż przy standardowych paliwach.

    • Strefy bezpieczeństwa

    • Rozpoznanie

    • Działania w obronie

      • Woda ma być chłodziwem, ale jeśli cysterna jest pokryta szronem na skutek rozprężania wydobywającego się gazu, nie polewaj jej ciepłą wodą bez potrzeby
      • Nie dopuść do zgaszenia płomienia, jeśli nie możesz zamknąć wypływu gazu
      • W czasie działań bezwzględnie nie wolno podawać prądów wody na zawory bezpieczeństwa i do wnętrza uszkodzonego zbiornika

    • Działania w natarciu

      • Ugaszenie pożaru LNG jest bardzo trudne, skup się na ograniczeniu pożaru i jego kontrolowaniu
      • Optymalna liczba spienienia: 500:1 (+/- 50).
      • Wydajność: 10 l/min/m².
      • Grubość warstwy: Ok. 1,2 m.
      • Efekt: Taka warstwa piany ograniczy promieniowanie cieplne o ok. 90%. Zamarzająca woda z piany tworzy na powierzchni taflę lodu i „kominy lodowe” przez które na powierzchnię piany wydobywać się będzie gaz, gdzie będzie kontynuowany proces spalania. Powoduje to degradację piany.
      • Używaj proszku TYLKO pod warunkiem możliwości natychmiastowego położenia piany lekkiej po zgaszeniu płomienia (aby odciąć parowanie).
      • Jeśli zgasisz pożar proszkiem, a nie pokryjesz rozlewiska pianą → ryzyko ponownego zapłonu
      • Rekomenduje się łączone użycie proszku gaśniczego i piany lekkiej.

    • Po ugaszeniu

    • Krytyczne ostrzeżenia

      • Wyeliminować źródła zapłonu ze strefy zagrożenia

    • Strefy bezpieczeństwa

    • Rozpoznanie

    • Działania w obronie

      • Wydajność: 10 l/min/m².
      • Grubość warstwy: Ok. 1,2 m.
      • Zamarzająca woda z piany tworzy na powierzchni taflę lodu i „kominy lodowe” przez które na powierzchnię piany wydobywać się będzie gaz.

    • Likwidacja wycieku

    • Dalsze działania po likwidacji wycieku

    • Krytyczne ostrzeżenia

      • Wyeliminować źródła zapłonu ze strefy zagrożenia

    • Strefy bezpieczeństwa

    • Rozpoznanie

Zakończenie działań - przekazanie miejsca zdarzenia

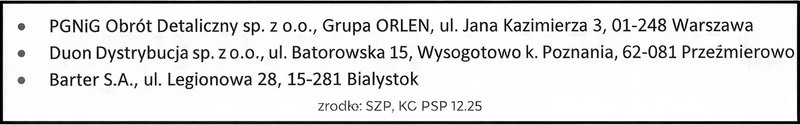

  • Przykładowe dane kontaktowe firm zajmujących się dystrybucją LNG→🔍

Treść uwag:

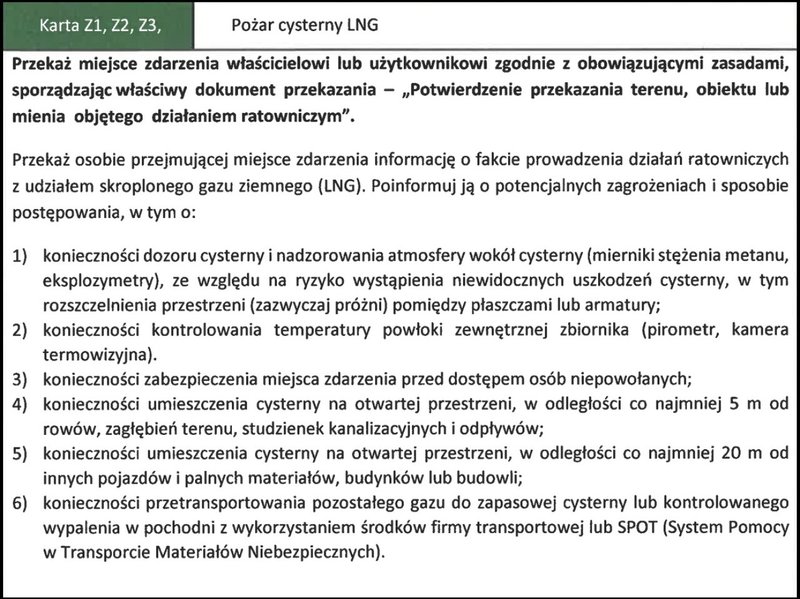

    • "Pouczam o konieczności:
      ➡️ 1. "Dozorowania cysterny i monitorowania atmosfery wokół niej (przy użyciu mierników stężenia metanu/eksplozymetrów) ze względu na ryzyko wystąpienia niewidocznych uszkodzeń, w tym rozszczelnienia przestrzeni międzyzbiornikowej (utraty próżni)"
      ➡️ 2. "Kontrolowania temperatury powłoki zewnętrznej zbiornika (przy użyciu pirometru lub kamery termowizyjnej)"
      ➡️ 3. "Zabezpieczenia miejsca zdarzenia przed dostępem osób niepowołanych"
      ➡️ 4. "Umieszczenia cysterny na otwartej przestrzeni, w odległości co najmniej 5 m od rowów, zagłębień terenu, studzienek kanalizacyjnych i odpływów"
      ➡️ 5. "Umieszczenia cysterny na otwartej przestrzeni, w odległości co najmniej 20 m od innych pojazdów i palnych materiałów/budynków"
      ➡️ 6. "Przetransportowania pozostałego gazu do zapasowej cysterny lub kontrolowanego wypalenia w pochodni z wykorzystaniem środków firmy transportowej lub systemu SPOT"

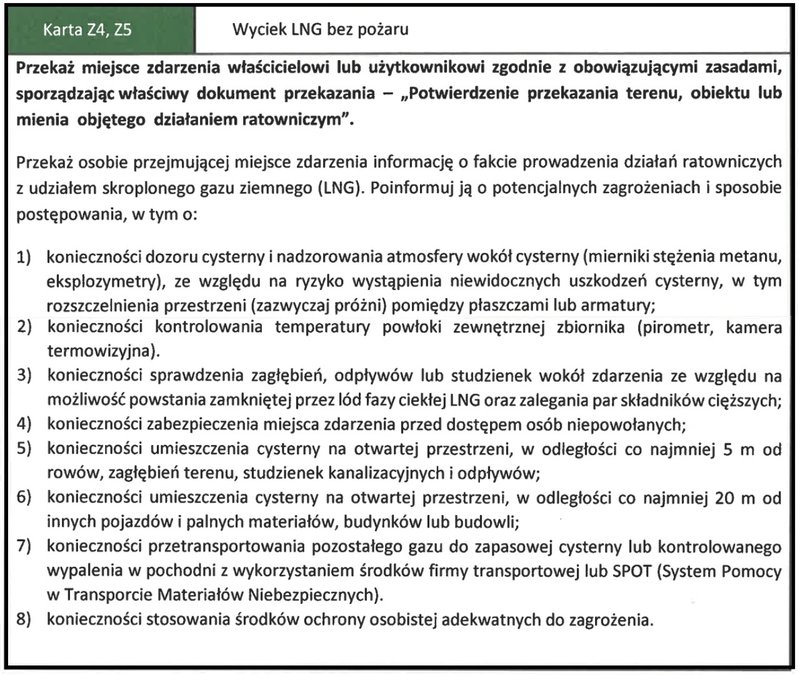

    • "Pouczam o konieczności:
      ➡️ 1. "Dozorowania cysterny i monitorowania atmosfery wokół niej (mierniki stężenia metanu/eksplozymetry) ze względu na ryzyko wystąpienia niewidocznych uszkodzeń lub rozszczelnienia izolacji"
      ➡️ 2. "Kontrolowania temperatury powłoki zewnętrznej zbiornika (pirometr, kamera termowizyjna)"
      ➡️ 3. "Sprawdzenia zagłębień, odpływów i studzienek wokół zdarzenia ze względu na możliwość zamknięcia przez lód fazy ciekłej LNG oraz zalegania par cięższych od powietrza (metan w niskiej temperaturze)"
      ➡️ 4. "Zabezpieczenia miejsca zdarzenia przed dostępem osób niepowołanych"
      ➡️ 5. "Umieszczenia cysterny na otwartej przestrzeni, w odległości co najmniej 5 m od rowów, zagłębień terenu, studzienek kanalizacyjnych i odpływów"
      ➡️ 6. "Umieszczenia cysterny na otwartej przestrzeni, w odległości co najmniej 20 m od innych pojazdów i palnych materiałów/budynków"
      ➡️ 7. "Przetransportowania pozostałego gazu do zapasowej cysterny lub kontrolowanego wypalenia (SPOT)"
      ➡️ 8. "Stosowania środków ochrony osobistej adekwatnych do zagrożenia przez personel obsługujący uszkodzony pojazd"
